VELUX BIM-objekter

VELUX har produceret nogle fantastiske BIM-objekter af deres tagvinduer til både ARCHICAD og Revit. Objekterne er ikke helt færdige endnu, men vi har allerede fået lov til at lægge en beta-version med i den danske lokalisering til ARCHICAD 23.

Alle vinduestyperne er gemt i samme objekt, der fungerer som en konfigurator, hvor du vælger indstillinger gennem en grafisk brugerflade. Der er mange muligheder, men det er gjort pænt og overskueligt, opdelt i en række sider, som man kender det fra andre objekter i ARCHICADs indbyggede bibliotek.

Vinduerne passer pænt i tagfladen og egner sig til visualisering både indefra og udefra, og giver pæne ikoner på planer, snit og opstalt. Man kan sågar åbne og lukke vinduerne, hvis det giver mening i ens visualiseringer.

Vælg selv detaljeringsniveau af dit VELUX-vindue

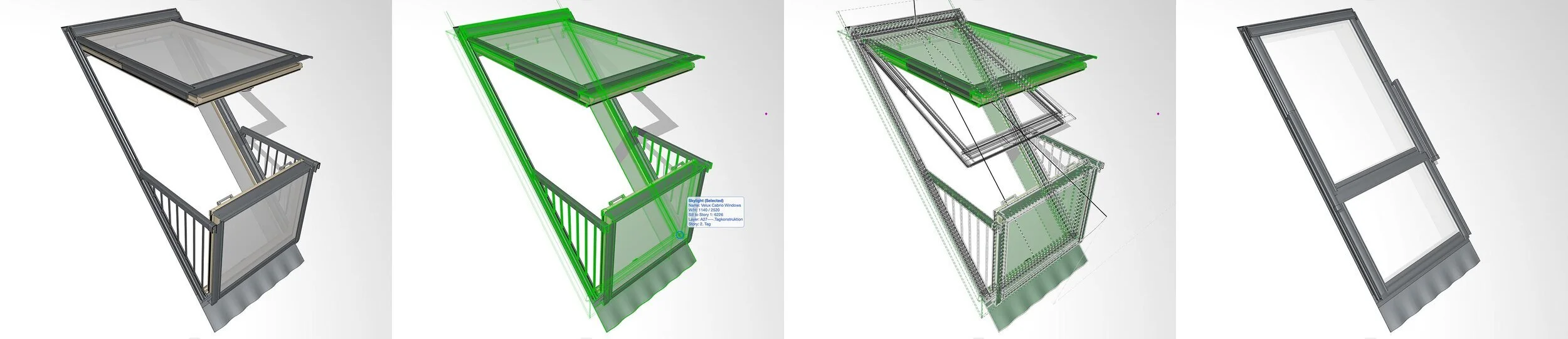

For at store, komplekse projekter med mange VELUX-vinduer ikke skal blive for tunge at arbejde med, er det muligt at vælge detaljeringsniveau på objektet i 4 niveauer, som styres manuelt eller gennem Model View Options. De 4 niveauer ses herunder:

Generelt er der utrolig mange muligheder for at fintune objektets indstillinger, som det ses i disse 4 eksempler:

Eksporteres til IFC

Man indstiller både vindues-typen, hvordan 3D-geometrien skal se ud og hvordan 2D-tegningerne skal styres grafisk. Der er en masse info omkring hvordan vinduerne monteres, og også en masse BIM-data, som kan eksporteres via IFC.

IFC-informationerne styres automatisk alt efter hvilke valg du har truffet under konfigurationen.

Herover ses listen af IFC-data der kan komme med i eksporten af VELUX’ vinduer.

Som en lille ekstra funktion, kan man indstille detaljerings-niveauet for plan, snit, opstalt og 3D i Archicad’s Model View Options, og dermed koble dette til forskellige Views. Det gør det muligt at styre hvilke tegninger der skal have hvilket detaljeringsniveau ét sted, og samtidig f.eks. holde 3D-visningen hurtig. – Det viser hvor gennemarbejdede Velux’ BIM-objekter er!

Velux præsenterede deres BIM-objekter på digitalBAU

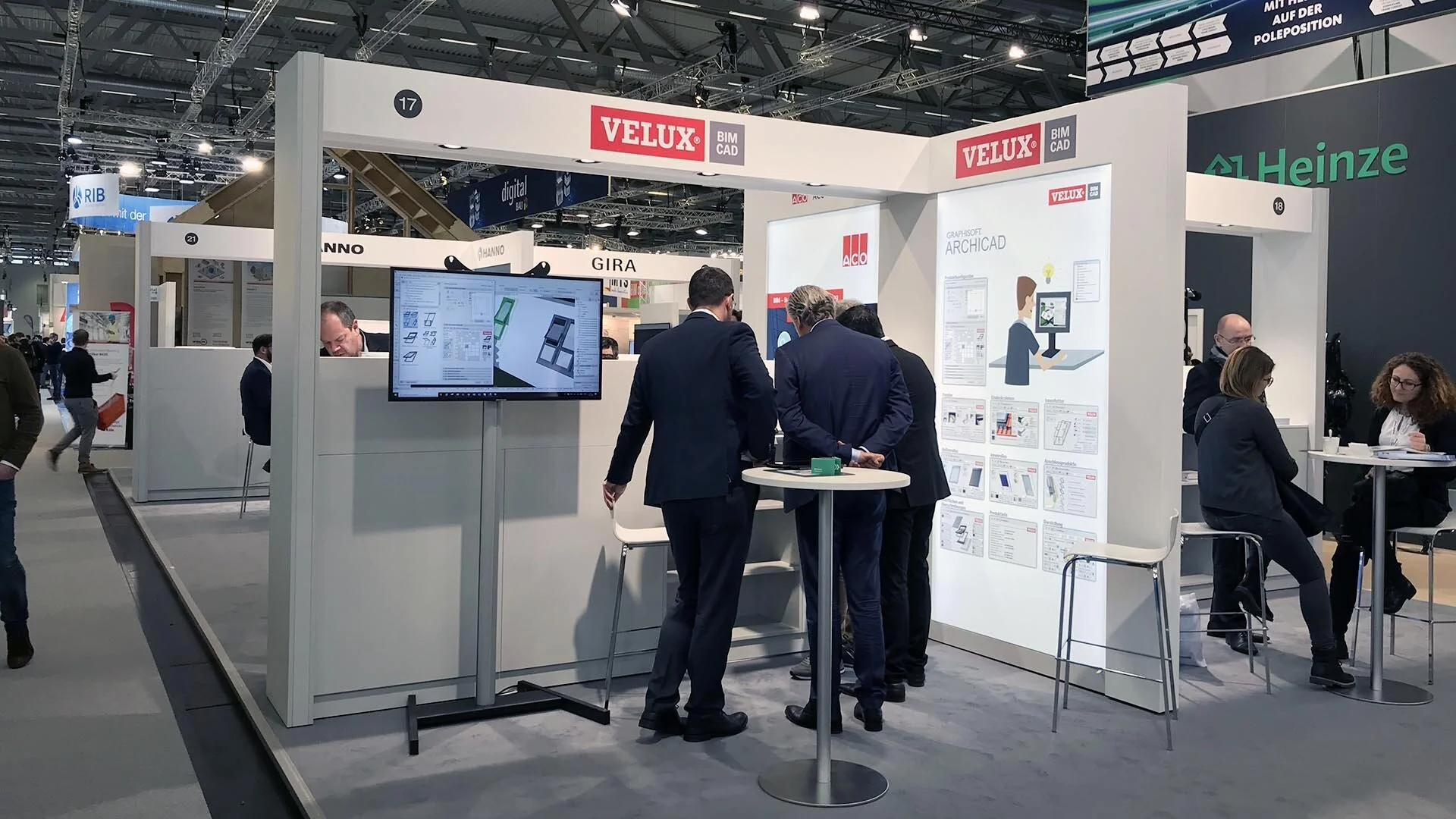

VELUX præsenterede deres nye BIM-objekter på den messen digitalBAU i Köln i februar 2020, med en messestand som alene fremviste ARCHICAD-objekterne med brugerflade og en computerskærm til live-demo. Det var en kæmpe succes med masse af besøgende i standen. Det viser hvor vigtigt BIM-objekter er for producenter af “rigtige” bygningsdele.

Vil du i gang med VELUX’ nye BIM-objekter, så behøver du bare at downloade den danske lokalisering til ARCHICAD 23. Husk at objekterne stadig mangler den endelige afpudsning og de sidste funktioner.
