Verdens fedeste guides

I Archicad 27 er der kommet nye “Distance Guides” altså guides, der hjælper dig med at placere objekter på tegninger i en specifik afstand til noget andet. Det er en “Experimental Feature”, som du skal slå til under Work Environment:

Når funktionaliteten først er slået til, så dukker der blå hjælpe-guides op, når du vil placere en række forskellige elementer på dine 2D-tegninger (virker desværre ikke for alle element-typer). Derefter klikker du bare på den distance, du vil specificere og taster den relevante afstand. Du kan også bruge tabulator-tasten til at cykle rundt mellem de forskellige afstande.

De blå guides finder relevante afstande til objekter, der er synlige i dit aktive udsnit, som ses på skærmen. Vil du have guides til nærmere elementer kan du zoome ind, og på samme måde kan du zoome ud, hvis du vil placere i forhold til elementer længere væk.

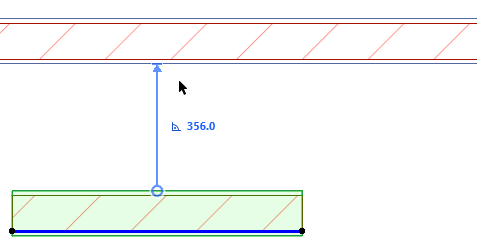

Men det smarte er, at du manuelt kan flytte guiderne til det, du vil måle til. Først skal du vælge et objekt, så guiden kommer frem:

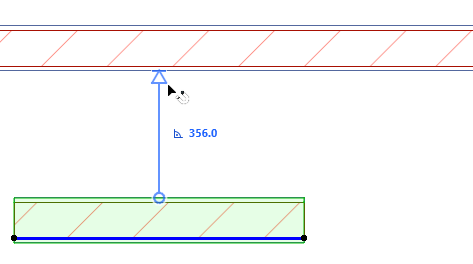

Nu holder du musen over pilens hoved:

Læg mærke til, at pilens hovede nu markeres som “outline”, hvilket betyder, at den er parat til, at du kan tage fat i den. – Det er en form for BIM-version af samtykkeloven! Man tager ikke fat, før pilen har markeret, at det er i orden, og nu kan pilens hovede flyttes til det du vil måle fra. Det kan f.eks. være en andet lag i en væg:

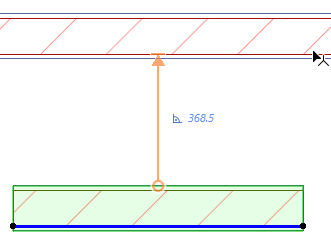

Klikker du f.eks. på væggens “Core” (nogle gange skal man lige vente på, at Mercedes-tegnet dukker op i Cursoren), er det her afstanden gives fra:

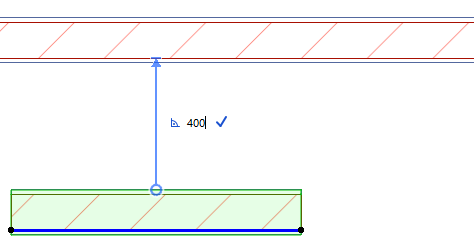

Nu kan den relevante afstand tastes ind – f.eks. 400 mm – og når du klikker på linjeskift, hopper objektet på plads. Vupti:

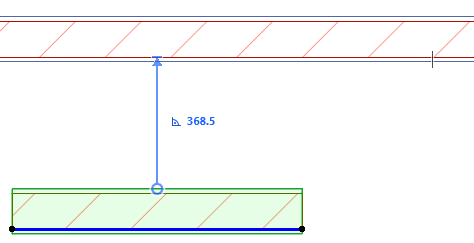

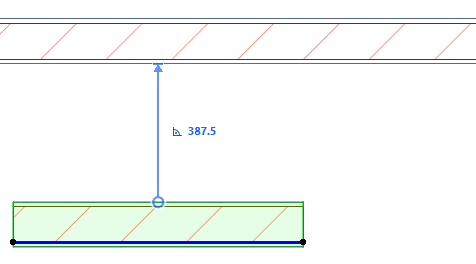

Læg lige mærke til, at guiden efterfølgende hopper tilbage til den normale position – i vores tilfælde væggens yderste kant – og derfor vises den korrekte afstand, som er en anden end den indtastede. I vores tilfælde 400 mm – 12,5 mm gips:

Du kan også vælge, at guiderne måler til væggens reference-linje i stedet for væggens kant.

Værsgo’, så fik du lige dét lille tip. – Så er det tilbage til arbejdet :-)

Indholdet er frit oversat fra Laszlo Nagys svar i denne artikel på GRAPHISOFT Community: https://community.graphisoft.com/t5/Documentation/New-Smart-Guide-Feature-in-AC27/td-p/401094
